WEBサイト用にサンプル加工致しました。
限界に近い加工、側面からの加工など、ご覧ください。

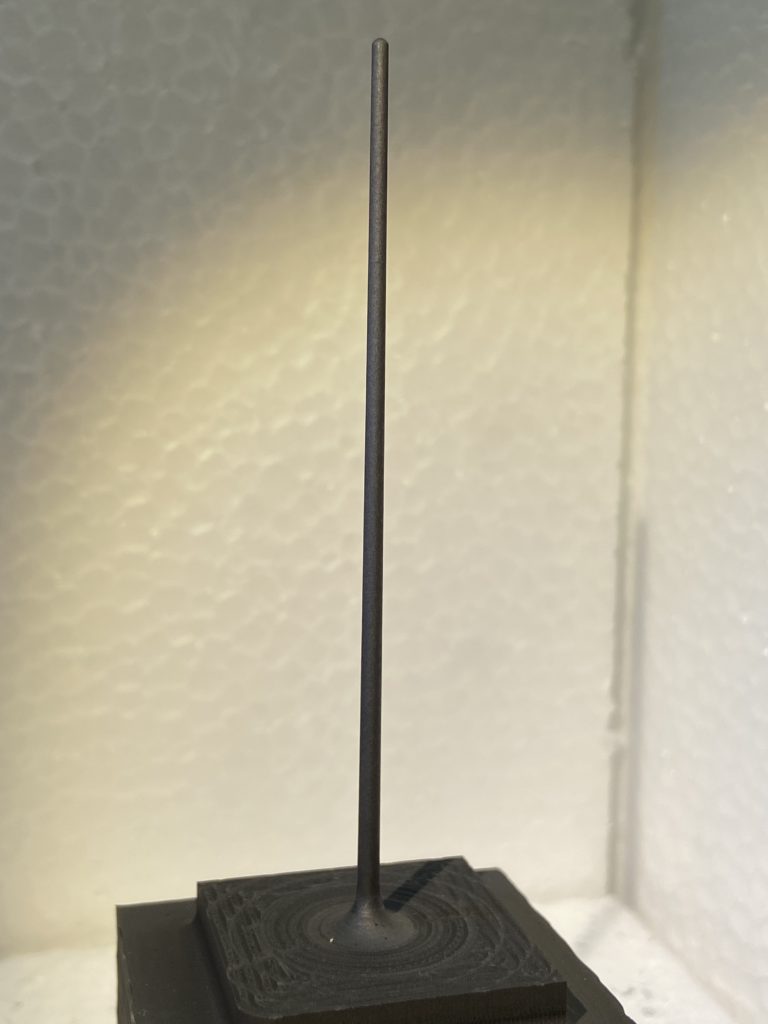

・ピンゲート電極
先端Φ1.5（R0.75）、有効長80、勾配両角1度
R3ボールエンドミル、通常切削条件で加工。

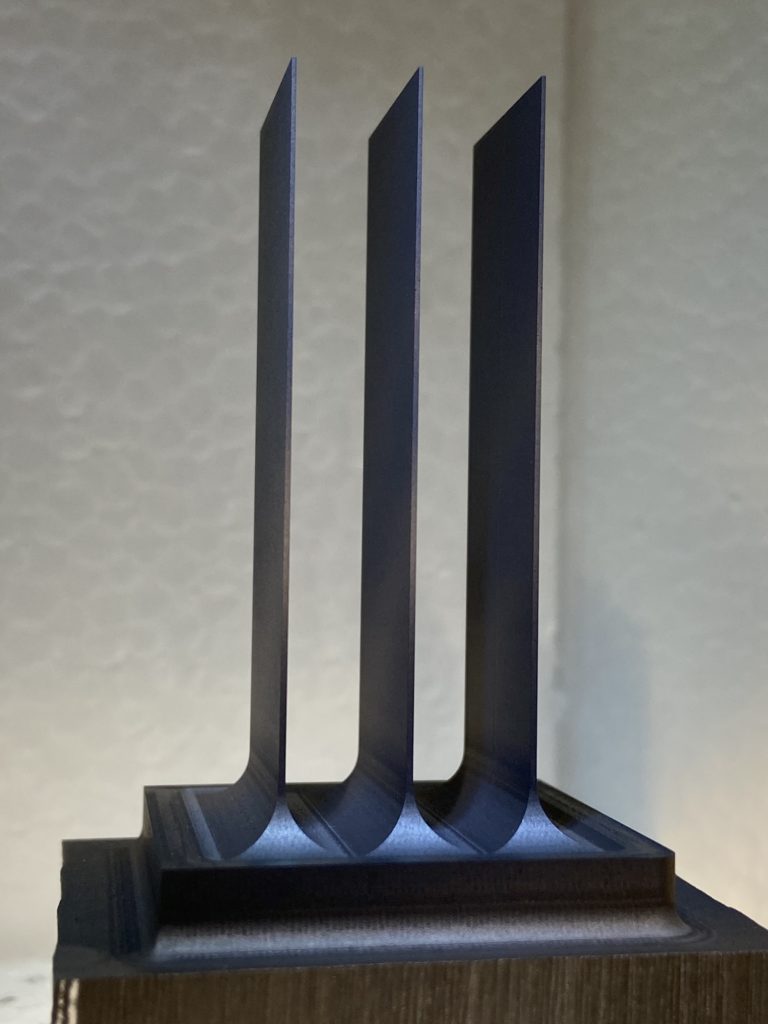

・薄リブ電極
先端厚0.3、幅20、勾配片角0.15、有効長50
R3ボールエンドミル、リブ切削条件で加工。

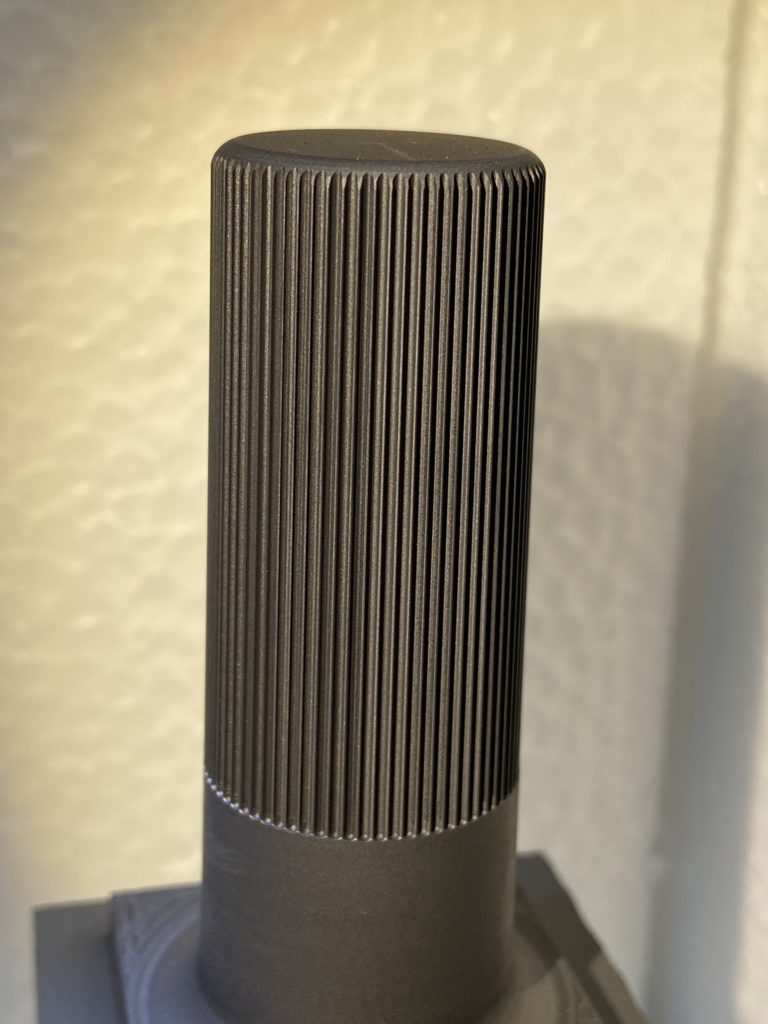

・ローレット電極
Φ25、有効長45、最小R0.3
上面1段取り、側面12段取り加工。
側面は繰り返し加工。

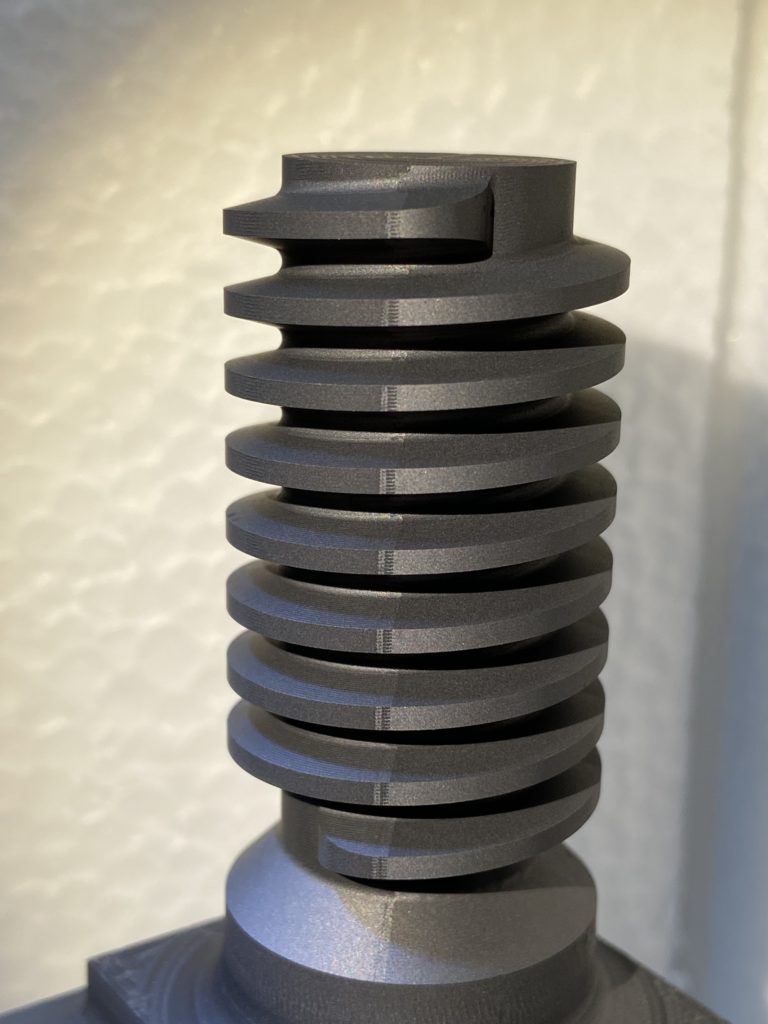

・ねじ電極
Φ26.5 L45 最小R0.75
上面1段取り、側面4段取り加工。
加工データ作成に手間が掛かりました。
