主に成形品での精度±0.05までの車、弱電関係の電極を製作しております。
大きさは□60以下、高さ80以下（土台含む）が多いです。
電極加工の参考資料です。

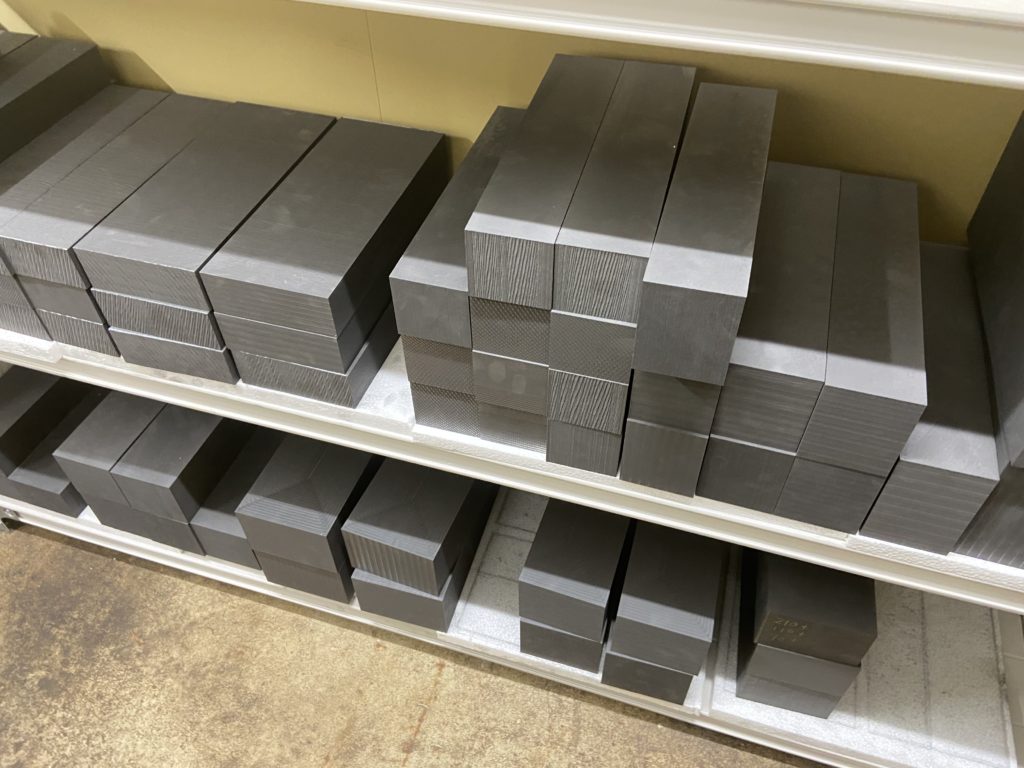

在庫材料
| 幅 30切断 | 高さ 80F、100F (材質TTK-55) | 長さ 280 |
| 幅 40切断 | 高さ 60F、80F、120F | 長さ 280 |
| 幅 60切断 | 高さ 60F、80F＊、120F＊ | 長さ 280 |
| 幅 80切断 | 高さ 80F、100F＊、120F＊ | 長さ 280 |
| 幅 100切断 | 高さ 80F*、100F | 長さ 280 |
- Fはフライス仕上げ、*印は幅方向もフライス仕上げ。
- 材質 東海カーボン HK-2 ショア硬度64 平均粒子径7μ 固有抵抗13.5μΩｍ
- 今後は徐々に東洋炭素 ISEM-8 ショア硬度63 平均粒子径8μ 固有抵抗13.4μΩに入れ替え。
- 材料手配のときは入荷まで5営業日程度掛かります。
在庫エンドミル
| Ｒ0.2 | 最大首下長さ6 |
| Ｒ0.3 | 最大首下長さ12 |
| Ｒ0.5 | 最大首下長さ22 |
| Ｒ0.75 | 最大首下長さ30 |
| Ｒ1.5 | 最大首下長さ40 |
| Ｒ3 | 最大突き出し長81程度 （首下逃げ40、60） |
| Ｒ4 | 最大突き出し長さ101程度（首下逃げ100） |
- 全てボール（ロングネックボール）エンドミルです。
- 首下逃げ分、立壁0度切削可能です。
- 首下15D以上は寸法が出ません。
- コーティングは鉄用です。
- エンドミル手配は在庫が有れば、2営業日目着です。

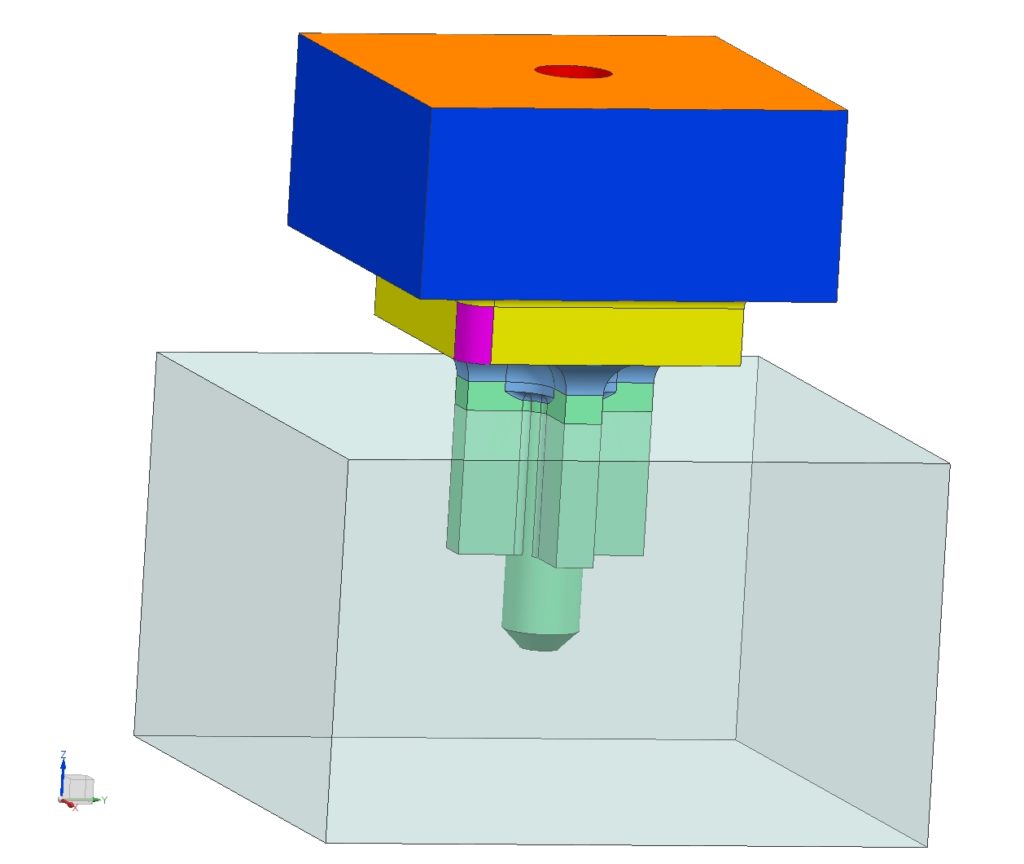

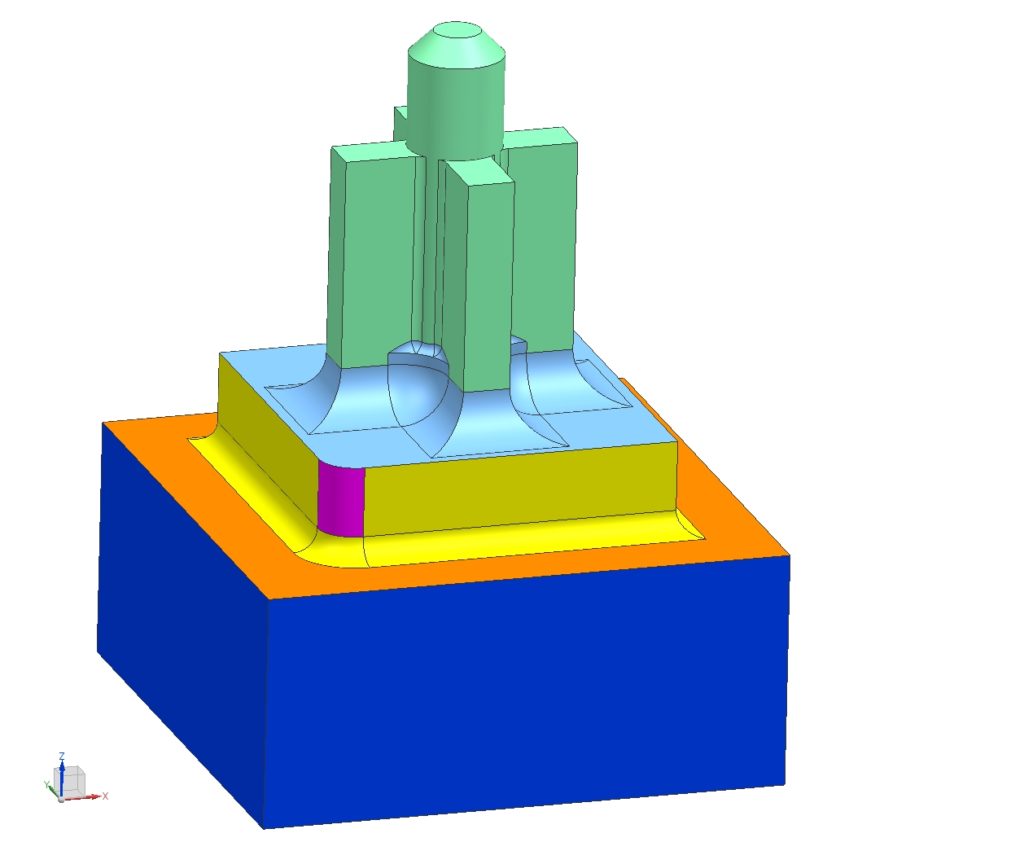

電極形状
電極形状の基本仕様です。 別仕様でも製作可能です。
| 緑色 | ・放電使用面 球揺動 クリアランス（電極減寸）有り。 注）Ｚ寸法もクリアランス分マイナス。 |
| 水色 | ・逃げ面 放電に使用しない面。 一部荒加工まで。 |
| 黄色 | ・ＸＹ基準面 ＸＹ通り心、ＸＹ振り分け基準 クリアランス無し。 ラジアスエンドミルで加工。底面残りＲ2。 注）エンドミル減り補正無し。振り分け心出し。 |
| オレンジ色 | ・Ｚ基準面 倒れ確認、Ｚ基準。 クリアランス無し。 |
| 赤紫色 | ・回転方向目印 |
| 青色 | ・材料切断面 切断寸法のため、完全逃げ設定。 |
| 赤色 | ・裏面ネジ穴 中央付近に加工。 こちらの都合で治具穴を追加する事もあります。 Ｍ6、Ｍ8、Ｍ12 （Ｍ10も可） |
3Ｄ加工パス荒さ（カップハイト）
立壁約2ミクロン、平坦部約1ミクロン。
放電加工 使用時
加工精度
- 精度良く測定できる物がマイクロメータ（0-25、25-50）しかございません。
あらかじめ測定できる形状を加工し、切削条件を決めました。
テスト加工品を測定すると±0.02以内で収まっております。 - 切削性が良いため、首下15Ｄぐらいまでは問題なくきれいに削れます。
隅肉加工など、首下長さ15～20Ｄ以上はエンドミルが逃げます。 - リブ形状加工は荒、仕上げを繰り返すためか、エンドミルの減りが早めです。
- 加工機はＸＹＺＡＢにスケール有りです。
- 加工室は空調設備がございませんが、工程ごとに工具長測定をするため
Ｚ方向の段差はあまり見られません。
加工している電極の大きさを考えると、室温の影響は少ないと感じます。
発送
- 実績で最も遠方は栃木県です。
- 通い箱は到着後、ヤマト便で速やかに返送下さい。
（私の所は福山通運の営業エリア外のため。）
緩衝材、ボルト、ワッシャー等も同梱下さい。
返送費用は、お客様にご負担頂きます。 - 福山通運は営業エリアから外れると運賃が高額になります。
（営業エリアの確認に時間が掛かるときがあります。） - 近場で有れば納品に伺います。

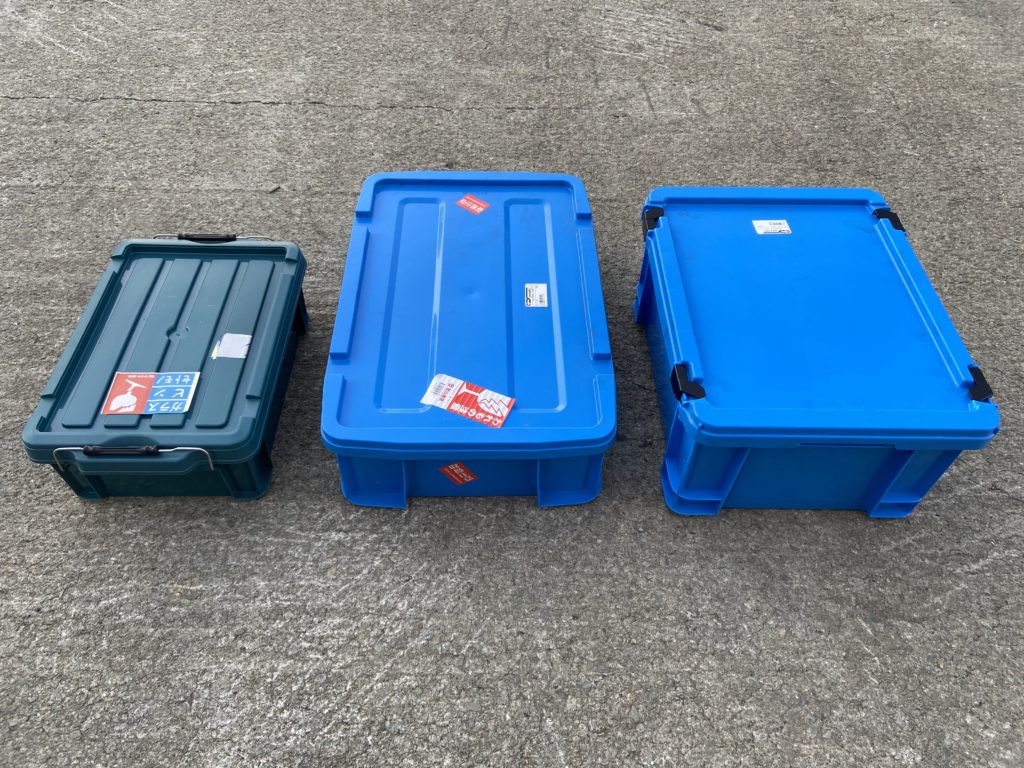

| 箱種類 | 1箱容量目安 | 配送、返送便 |
| 通い箱１ | □４０、高さ８０まで(土台を含む) １０個 | 送：ヤマト、返：ヤマト (ヤマト100サイズ） |
| 通い箱２ | □８０、高さ10０まで(土台を含む) １２個 | 送：福山、返：ヤマト (ヤマト120サイズ） |
| 通い箱３ | □８０、高さ１4０まで(土台を含む) ９個 | 送：福山、返：ヤマト (ヤマト120サイズ） |
